1、整体概况

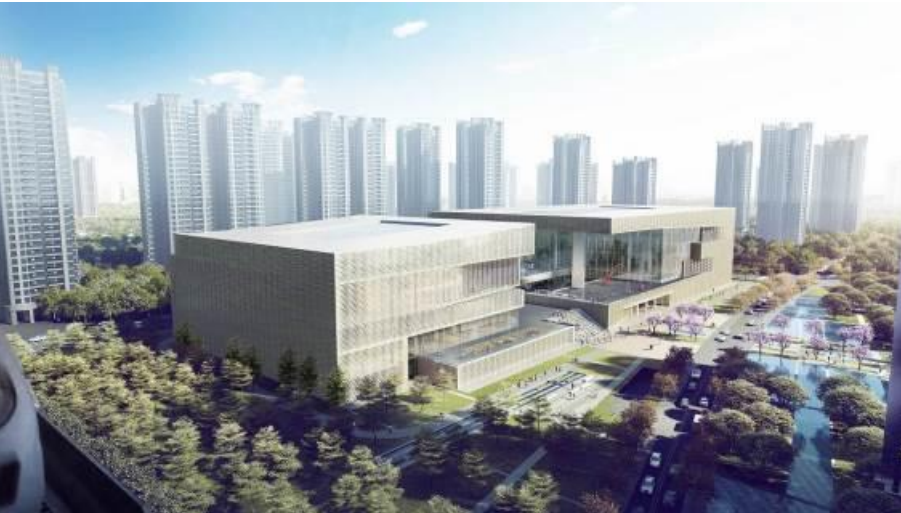

深圳美术馆新馆、深圳第二图书馆，项目东临民繁路，西临腾龙路、北靠中 梅路，南临旺民街。本项目为钢结构综合展馆，总建筑面积 137611 平方米。 美术馆新馆总建筑面积 68599 平方米，其中地下建筑面积 31748 平方米， 车库部分地下 3 层，典藏库为地下 1 层，地上建筑面积 36851 平方米，共 6 层。 第二图书馆总建筑面积 69012 平方米，其中地下建筑面积 34911 平方米， 地下 3 层，地上建筑面积 34101 平方米，共 6 层。
2、钢结构概况

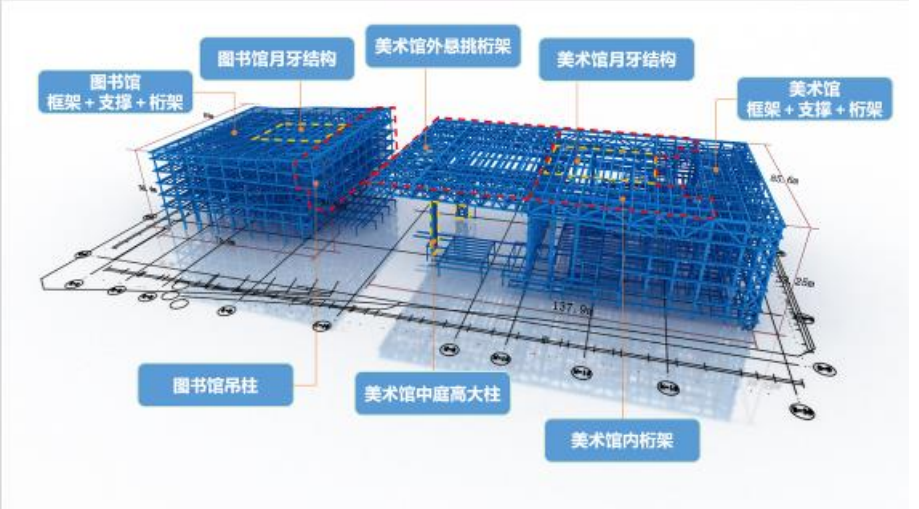

深圳美术馆新馆钢结构主要包括地下室劲性钢骨结构、一至五层钢框架结 构、六至屋面层悬挑钢桁架结构、月牙结构，建筑结构最高点为 39.400 米，钢 结构约 12650 吨。施工内容包括：钢柱（十字柱、钢管柱、箱型柱及异型柱）、 柱间支撑、钢梁(H 型梁、箱型梁）、水平支撑、钢桁架、月牙结构、钢筋桁架楼深圳美术馆新馆 深圳第二图书馆 钢结构工程钢桁架提升监测报告 2 承板、预埋件等。其中钢桁架为组合桁架，最大高度为 8.800 米，最大长度为 128.600 米，最大悬挑为 58.450 米，最大截面为□1000*500*50*50。 深圳第二图书馆钢结构主要包括地下室劲性钢骨结构、一至六层钢框架结 构、屋面层钢桁架结构，建筑结构最高点为 39.850 米钢结构约 9350 吨。施工内 容包括：钢柱（H 型柱、钢管柱、箱型柱）、钢梁(H 型梁、箱型梁）、柱间支撑、 水平支撑、钢桁架、钢筋桁架楼承板、预埋件等。其中钢桁架为组合桁架，最大 高度为 7.100 米，最大长度为 84.000 米，最大截面为□900*550*25*35。 图书馆月牙结构钢梁 GL-12a 截面为：口 1200*700*20*25，长度为 29.1m， 材质为 Q355B，单根钢梁最重为 23t，共 11 榀。
3、监测的目的
本建筑结构体系受力复杂，建造周期长，施工工况多，加上结构本身的投资 大，结构的重要性极高。因此，对这样一座重要性极高的建筑，非常有必要建立 一个监测系统，对施工过程进行实时跟踪监测。 这种实时跟踪监测，其目的是为了保证施工过程的顺利进行，确保结构或构 件不至于在施工过程中出现过度的变形或破坏，使结构在施工完毕后能够达到设 计要求。监测的主要对象是结构或构件的应力，并随时根据对结构或构件的应力 监测结果进行分析，调整施工过程中的相关环节，具体目的如下： （1）通过施工期间对结构的监测，以保证结构在施工期间的安全与施工质 量控制。 （2）依据监测数据，全面掌握结构实际受力变形状态与设计的符合情况， 为结构竣工验收提供重要技术依据。
4、监测范围和内容
4.1监测范围
美术馆外悬挑钢桁架，跨度约 60m，且属于超过 1000KN 以上整体提升施工 工艺。根据住房城乡建设部办公厅《关于实施危险性较大的分部分项工程安全管 理规定有关问题的通知》（建办质[2018]31 号）要求，此项为超过一定规模的危 险性较大的分部分项工程。 本项目的监测对象为美术馆外悬挑钢桁架整体提升及卸载施工区域。
4.2监测内容

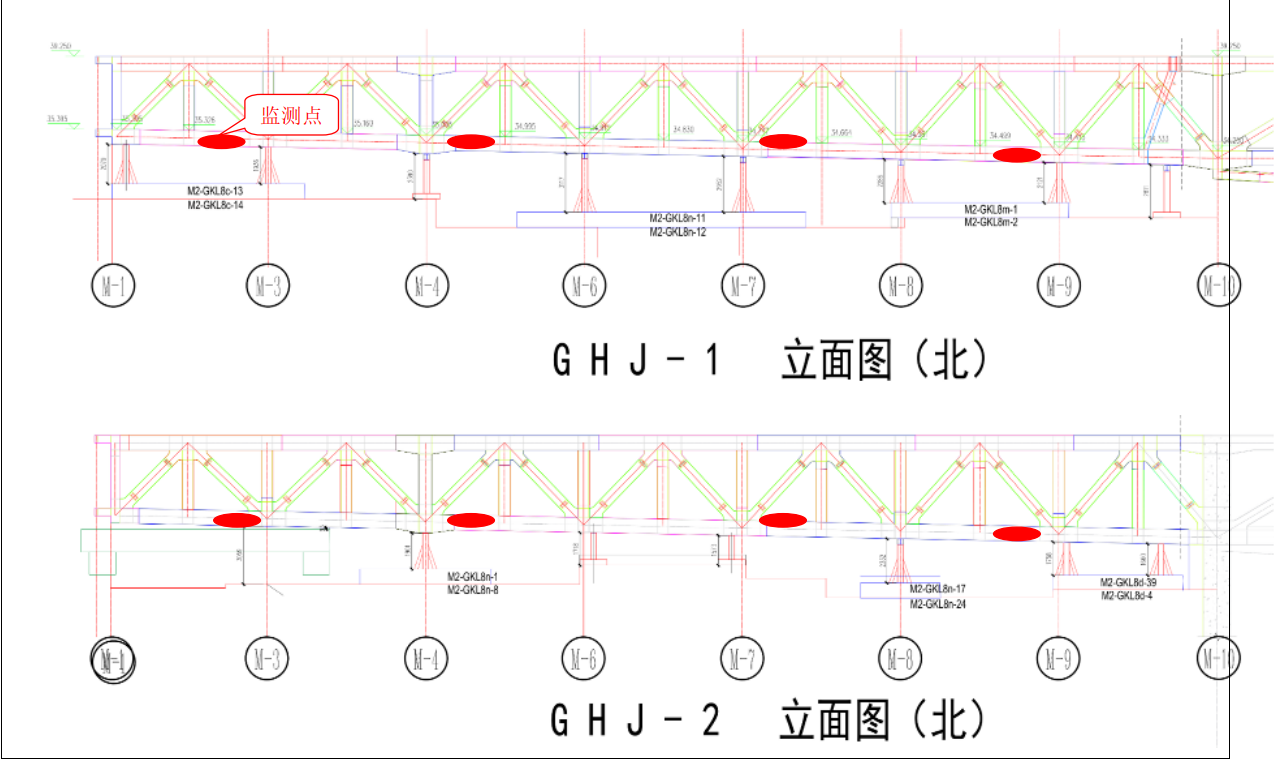

美术馆外桁架整体提升及卸载阶段应力应变监测
