设备安装灌浆料是一种由高标号水泥、高强骨料、膨胀剂等高科技材料复合而成专业用于混凝土构件加固、设备基础灌浆等用处的高新科技复合材料。
一、产品特点
1、早强、高强、设备安装完毕一天即可运行生产；

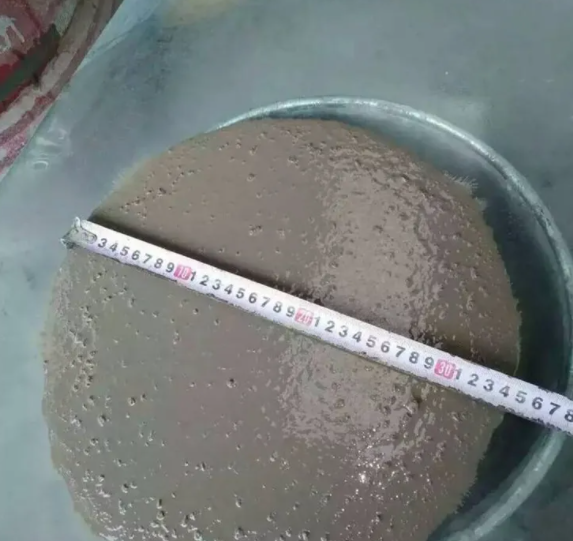

2、高流态、不泌水、防锈蚀 ；
3、复合膨胀双重效应，精确定位；
4、按正确的灌浆施工工艺能达到90%的有效承载面（EBA）。
施工准备
施工现场质量管理应有相应的施工技术标准、健全的质量管理体系、施工质量控制和质量监测制度。灌浆前应有施工组织设计或施工技巧方案，并经审查批准。灌浆前应准备搅拌机具、灌浆设备、模板及养护物品。
模板支护除应符合现行国家标准GB50204-2002《混凝土结构工程施工质量验收规范》中的有关规定外，尚应符合下列规定：
二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右，模板顶部标高不应低于设备底座上表面50mm；
混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔的孔径不小于50mm，间距不超过1000mm，灌浆孔与排气孔应高于孔洞最高点50mm。
拌合
水泥基灌浆材料的拌合，应按照产品要求的用水量加水。
水泥基灌浆材料宜采用机械拌合。拌合时宜先加入全部用水量的2/3拌合3分钟，然后加入剩余的1/3水量拌合直至均匀。若厂家对产品有具体的拌合要求，应按其要求进行拌合。
拌合地点宜靠近灌浆施工地点。
地脚螺栓锚固灌浆
锚固地脚螺栓施工工艺应符合相应的要求。
地脚螺栓成孔时，螺栓孔的水平偏差不得大于5mm，垂直度偏差不得大于5°，螺栓孔壁应粗糙，应将螺栓孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积水。当环境温度低于5℃时应采取措施预热，温度保持在10℃以上。
灌浆前应清除地脚螺栓表面的油污和铁锈。
将拌合好的水泥基灌浆材料灌入螺栓孔内，可根据需要调整螺栓的位置。灌浆过程中禁止振捣，可适当插捣，灌浆结束后不得再次调整调整螺栓。
孔内灌浆层上表面宜低于基础混凝土表面50mm左右。
