高强灌浆料以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。它在施工现场加入一定量的水，搅拌均匀后即可使用。
一、产品特点
流动性好、不泌水
早强高强
无收缩、粘结强度高
耐久性好
二、使用范围
设备基础及地脚螺栓与机座锚固
钢结构与基础固接的灌注
隧道等地下工程逆打法施工缝嵌固
梁、柱加固
后张法预应力钢筋灌浆
墙体结构的架构及渗漏水的修复
三、表面处理
混凝土表面须干净，坚实，无油脂，油污，无水泥浮浆以及无附着不牢的小颗粒。金属(铁和钢材)表面必须无氧化皮，铁锈以及油脂、油污。
所有吸水性基面必须用干净水使之充分浸润饱和，但在H高强无收缩灌浆料施工前应做到基表无明水和小水坑。
四、搅拌混合
每一包(25kg粉料)建议加水量为:3.6-3.9L(13-14%的水)
先把70-80%预先称重好的干净水加入到一干净容器中，然后在不断搅拌的同时慢慢加入整包的H灌浆料。然后再加入剩余的水并继续低速(最大800rpm)搅拌2-4分钟，直到混合均匀。停止搅拌，保持现状1-2分钟，然后再继续低速搅拌1-2分钟。
五、施工
立即将搅拌好的料进行灌注，确保灌注过程中空气能够通畅排出。
进行设备基础灌浆时，需确保提供足够的压力以维持灌浆料持续地流动。
砂浆表面暴露在外的面积越少越好。
大面积和/或大体积灌浆时，需将不含泥的骨料加入到H无收缩灌浆料中以降低固化过程中产生的热量。加入骨料的重量不能超过H无收缩灌浆料的重量。
六、施工温度
要求最低5℃,最高35℃
养护：常规养护或其它合适的方法养护暴露在外面的表面
清洁：工具使用后应立即用水进行清洗，固化后的砂浆只能用机械方法来去除。
要点：H系列无收缩灌浆料只能用于灌浆。最小灌注厚度为10mm。

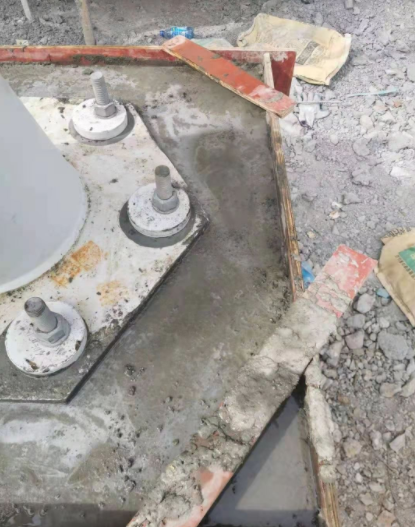

七、设备基础灌浆
湿润基面到饱和但表面无明水。维持足够的压力以使灌浆持续地流动。
用钢丝或链条搅动灌浆料，以确保所有的空隙都被填满，并且内部的空气能够被自由排出。
八、地脚螺栓锚固
彻底润湿基面，螺栓孔内无积水。尽可能地将锚孔灌满，注意灌浆料应被连续注入。螺栓与孔壁的间距应至少大于灌浆料中最大骨料料径的3倍。(最小间距10mm)
九、大体积灌浆
根据其体积，可选用较大的石子，如：4~8mm或8~16mm或16~32mm，加入到灌浆料中，石子加入量不超过50%~100%灌浆材料的重量，卵石比碎石好。若需要，加以轻微地振动可使其具有更好的密实度。
