一般试块模具就这几个规格：长宽高10*10*10CM，6*6*6CM的和15*15*15CM的。

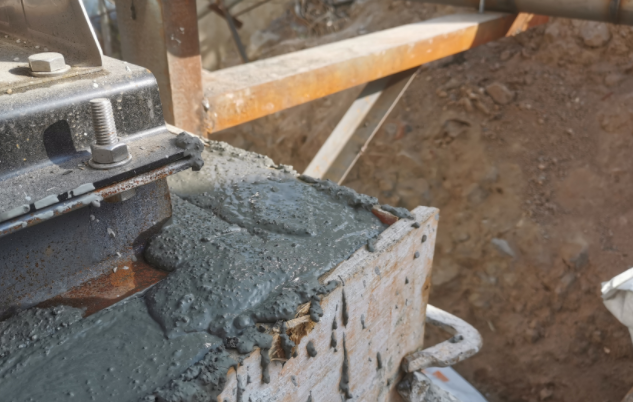

水泥基灌浆料是由高强胶结组分、超墨化组分、膨胀组分、优选级配集料组分及微量改性组分以适当比例在工厂预拌制成的一种粉状材料．用时只需加水搅拌便可成为均匀、稠度适宜、能满足施工要求的具有自流平性的高强无收缩灌浆料。
1、高强、早强：1天抗压强度≥50Mpa，3天抗压强度≥60Mpa；
2、超流态：初始流动度≥300mm．可填充全部空隙，满足设备二次麓浆的要求；
3、无收缩：具有徽膨胀补偿功能，消除水晃硬化收缩现象，灌浆后保证设备与基础之间紧密接触．确保高精度的安装需要。
高强无收缩灌浆料能达到什么强度
灌浆料分强度等级:
灌浆料标号与强度等级：灌浆料强度从标号到强度等级的变化，主要是由于采用了不同的强度检验方法，即由GB 法改为ISO 法。这是我国灌浆料标准为向国际标准靠拢并与其保持一致做出的重大修改。
两种检验方法在胶砂组成、搅拌方法、振实成型方法、养护、加载速度、试验条件控制和仪器设备等方面有明显的差别。经试验对比，老标准灌浆料采用GB法和ISO 法的试验结果是：抗折强度差值不大，对灌浆料强度指标的影响可忽略不计；而抗压强度用ISO 法检验的则普遍较用GB 法检验的降低了大约一个强度等级。如标号为425 的水泥，其强度等级相当于32. 5。就平均统计水平来看，标号与强度等级的关系大致是425 号→32. 5 级、525 号→42. 5级、625 号→52. 5 级。
灌浆料强度等级：灌浆料的强度等级按立方体试件抗压强度标准值划分。立方体试件抗压强度标准值则是指按标准方法制作、养护的边长为150 mm的立方体标准试件，在28 d 龄期用标准试验方法所测得的抗压强度总体分布中的一个值，强度低于该值的百分率不得超过5 % ，亦即保证率为95 %。
灌浆料的强度等级采用灌浆料的代号C 与其立方体试件抗压强度标准值的兆帕数表示，如立方体试件抗压强度标准值为50 MPa 的灌浆料，其强度等级以“C50”表示。当采用非标准尺寸的试件时，应换算成标准试件的强度，换算系数分别是：边长200 mm的立方体试件为1. 05 ，边长100 mm的立方体试件为0. 95 。
《铁路灌浆料强度检验评定标准》中关于强度分级的规定即如此
