如果施工温度低于15度，也可以施工，但强度上来较慢，一般3天也可以达到。并不影响最后的性能。
(1) 高强早强具有优于水泥基材料的抗压、粘结等力学性能，更高的早期强度。
(2) 无收缩确保灌浆层最终成型后与承载面完全接触，保证设备安装的高精确度。
(3) 抗蠕变在-40℃至+80℃冻融交替、振动受压的恶劣物理工况下长期使用而无塑性变形。
(4) 高韧性可化解由动设备传递来的可能使水泥基灌浆层爆裂的动荷载。
(5) 耐腐蚀可承受酸、碱、盐、油脂等化学品长期接触腐蚀。
(标准固化条件:25℃，相对湿度50%，养护7天以上)
(1) 比重(密度) 1.2~2.0，常规值1.8 g/cm3，依配方不同，与填料及骨料含量呈正相关关系，
(2) 外观常规产品固化成型后为棕褐色固体，也可定制其他颜色，外露表面有光滑平亮效果。
(3) 适用期(25℃) 1~2小时，与一次搅拌浇筑量呈正相关关系。
(4) 放热峰 30℃~70℃，与填料及骨料含量大体呈负相关关系。
(5) 受压蠕变(25℃)受压状态下，半年内<1.0×10-3mm/mm。
(6) 热膨胀系数(0℃~60℃)完全固化成型后(大于7天)在10~50×10-6mm/mm/℃之间。
采用无毒无挥发配方，对环境和人体友好，但对个别人的肤质有轻微刺激性，应避免与皮肤长期接触，使用时应佩带必要防护并保持环境通风，接触皮肤后应及时洗净，如溅入眼内应立即用大量清水冲洗，如有误食口服，请立刻饮水催吐并延医治疗。
常规液体组分采用铁桶或塑料桶，固体组分采用塑料袋或纸塑复合袋包装，也可根据需要定制。
应满足一般化学品阴凉、干燥、密闭、通风的储存条件，因为化学性质的稳定，产品在正常条件下至少可存放一年以上，逾期经检验无碍后仍可使用。
1.表面预处理 接触环氧树脂灌浆料的混凝土表面，须凿除其表层浮浆并露出坚实基层，保证灌浆面清洁、干燥、无油脂。混凝土接合面外边缘磨出25mm厚倒角边，以增大边缘处灌浆料与基础粘合面积，需粘合的金属表面还应无锈蚀(达到SSPC、SP6的光洁度要求)。
2.施工温度 环境温度包括混凝土基础及空气温度，为获得最佳的工作状态，灌浆前必须将材料在15-25°C环境下放置24小时，施工时及随后24小时内环境温度控制15-32°C，20°C最为适宜。夏季施 工避免中午高温，必要时应搭建遮阳棚;冬季气温较低时，应在灌浆区域搭 建暖棚升温，保证施工环境温度大于15°C，施工宜选择中午。

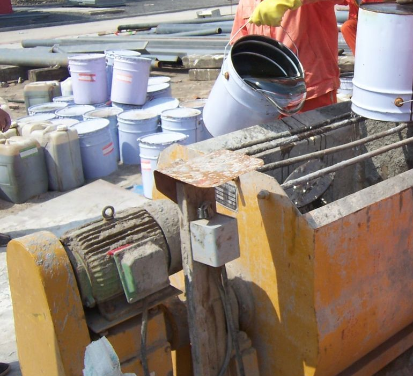

3.混合 用手提式搅拌器(200-250rpm)充分混合A(树脂)、B(硬化剂)约3分钟;2、在低速大功率搅拌机(15-20rpm)中加入C(填料)使与之A、B混合物混合，充分搅拌至骨科全部浸润即完成，约需5-10分钟;在气温较低时为了保证混合物的流淌性，可以适当减少C(填料)的用量。
4. 环氧灌浆料灌浆应从一侧灌向另一侧;灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中;灌浆距离大于1.5m时，应使用高位灌浆漏斗法，利用重力压差原理辅助灌浆。灌浆工作必须连续尽快完成。单次灌浆层厚度控制在25mm至35mm间;单次螺栓孔灌浆深度小于1500mm;灌浆体积超过1.8m×1.8m×150mm时需用泡沫板于基础面粘置伸缩缝预留条，灌浆终凝后将其表面部分抠除，再采用环氧密封肢封闭制作永久性伸缩缝。
5. 检查密实: 灌浆结束后，用铁锤敲击设备基板:如发出叮叮声则表明灌浆层密实，如发出咚咚声则表明灌浆层空鼓。
6.表面收光及拆模: 灌浆后及在环氧灌浆料初凝前，为达到美观效果，可将暴露的表面用灰刀收光;终凝后，即可拆模。 以上数据仅供参考，使用前请务必实验相关性能。有任何问题请直接联系我公司技术人员解决。
石家庄刘强经过多年的油气田用压缩机现场技术指导，并根据客户的要求多方面考虑，研发，测试，得到了适应于不同恶劣环境的环氧树脂灌浆料产品，并对其进行归纳分类。以达到不同场合下都能过满足施工的需求。与胜利油建，华油工建，中油一建，中油六建，中油七建，吉林化建等大型工程项目公司。
关于环氧树脂灌浆料产品的研究会更加深入，以满足更高的要求。
根据多年环氧树脂灌浆料现场施工指导经验，与业界人士的不断沟通学习，开发出各种适用于不同施工条件的环氧树脂灌浆料，如沙漠，戈壁，海上，山区。潮湿环境，高温环境，低温环境等等不同恶劣条件下进行环氧树脂灌浆操作的话，都有不同对应的产品。
更值得说的是，在没有电力的条件下，也可以进行施工。比如说野外的高速公路，山区的高铁，高速公路的高架桥等等无人区无电区的条件下，仅用手工搅拌的方式施工，环氧树脂灌浆料产品也能达到很好的固化效果。
具有独立的研发能力，独立的产品更新换代能力，市场的洞悉能力，不同行业不同领域对环氧灌浆料产品的性能要求分析能力。
随着国家经济建设的不断深入，环氧树脂灌浆料产品将应用于更广泛的领域中去。如果需要更详细的的了解该产品，可以到扩展阅读中。
