在某一地农场混凝土建筑物进行了全面调查，并用回弹仪测验了建筑物的混凝土强度，用酸酞试液测验了碳化深度。通过调查发现，现有混凝土建筑物耐久性不良，其主要表现在：
( 1 )混凝土碳化和裂缝问题普遍存在;
( 2 )沿海地区钢筋混凝土结构受氯离子侵蚀引起的钢筋锈蚀严重;
( 3 )临水混凝土表面冻融松散剥落破坏;
( 4 )混凝土表面冲磨破坏、机械磨损、磨蚀破坏以及化学侵蚀;
( 5 )碱骨料反应破坏等。这些问题严重影响混凝土建筑物寿命和外观，甚至危及混凝土建筑物的正常运行和安全。

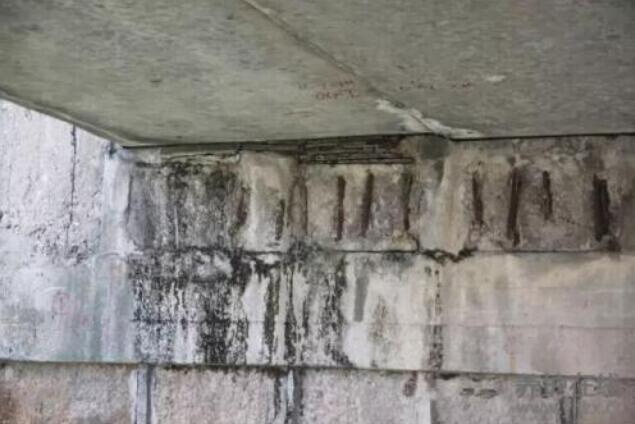

为了提高混凝土建筑物的耐久性，延长建筑物的使用寿命，其后对农场内的3座大梁混凝土剥落且有露筋现象的公路桥。15 座出现大面积混凝土碳化且钢筋锈蚀严重的农田排灌泵站的工作桥，5 座出现大面积混凝土剥落，碳化和钢筋锈蚀严重的节制闸机架桥等工程采用聚合物砂浆进行修补加固，总面积达 3050㎡ ，防碳化喷涂面积约 3400㎡ 。
经过现场检查验收，没有发现因材料或施工原因而出现裂缝现象，防碳化涂层没有发现脱落现象。在施工中，曾对只有3d 龄期修补砂浆进行凿除检查，结果凿除的砂浆普遍能粘下老混凝土面。经过2a 的多次运行，没有发现脱落和出现裂缝现象，这说明聚合物砂浆是一种理想的修补材料。
